產品說明：　　

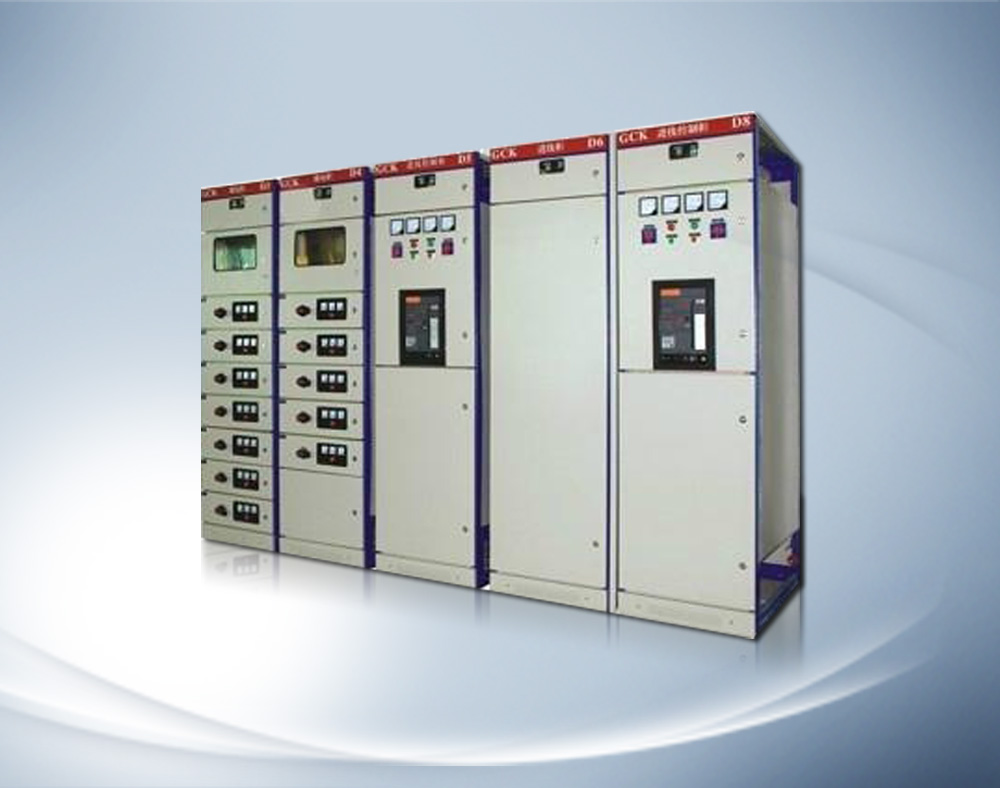

GCK型低壓抽出式開關柜是我公司引進國內產品先進技術而開發的新產品，適用于三項交流50Hz、60Hz額定電壓660V，額定電流4000A及以下的三相四線制或三相五線制電力與系統，使用于發電廠、工礦企業、賓館、建筑、港口等電力用戶作為接受和分配電能之用。
特點：
1、柜架采用形鋼材，利用三維角板定位，螺栓連接無焊接結構從而避免了焊接變形和應力，提高了安裝精度。
2、杠架及零部件安裝孔按模數E=200mm變化；
3、內部結構采用鍍鋅處理，外部經酸洗和磷化處理后，采用靜電環氧粉末噴涂；
4、在動力中心（PC）進線柜內，頂部為水平母線區域，水平母線區域下部為斷路器室，斷路器可配置國產的DW15C，MB系列，也可根據用戶需要配置國外電氣公司生產的各種斷路器，如：ABB公司生產的F系列斷路器，以及智能化斷路器。
5、電動機控制中心（MCC）開關柜有靠墻安裝和不靠墻安裝二種，其頂部都為水平母線區域，水平區域下面為抽屜功能單元區域，該區域的寬度為600mm，安裝抽屜功能單元區域的高為1840mm，當柜體為靠墻安裝時柜的左部為功能單元區域，右部有一個200mm寬的電纜出現區域，柜體外形尺寸為800*500*2200（寬*深*高），當柜體為離墻安裝時，柜體深度為600mm，電纜出現區在柜體的外形尺寸為600*800（1000）*2000（寬*深*高），柜體深度有800和1000兩種，我們建議用戶選擇1000深的柜體，以與PC深度統一，當抽屜抽出柜外時，柜內帶電部分不外露，安全可靠。
6、抽屜功能單元與門由主開關的操作機構進行機械聯鎖，主開關合閘位置時門打不開，并且操作機構可采用外掛鎖鎖定在合閘或分閘位置。功能單元隔室之間用金屬松分隔，抽屜具有良好的互換性，并且有工作位置、試驗位置和分離位置。當抽屜推到某個位置時，抽屜自動定位，此時可接動抽屜左邊的拉板抽屜可解除定位，進入下一個位置，抽屜抽出柜外時還具備防脫落功能。
7、在電容補償、計量等固定式方案的柜體和抽屜式柜體具有同樣的外觀造型，同樣的水平母線位置，從而保證了抽屜式與固定式柜體能夠并排使用。
8、母線系統：柜體的母線采用三相五線制，水平母線額定電流在1250A及以下時采用單母線、水平母線額定電流在1250A以上時采用雙母線柜與柜之間的水平母線采用連接塊搭接，垂直母線采用鍍鋅板封閉，內部用隔板限制電弧擴散，中性母線設置在柜頂的前部，保護母線（PB）設置在柜底部，并與柜體的隔板、門相連，從而保證了接地連續性。
9、在不降低外殼防護等級的情況下，開關柜底部和頂部設有自然通風窗口。

10、柜體外殼防護等級為IP40.

技術參數

項目 規范
  符合標準 IEC439-1；GB7251-87；ZBK36001-89
  防護等級 符合IEC144和GB4942.2-85規定的IP40
  額定工作電壓（V） 交流380
  額定絕緣電壓（V） 交流660
  控制電動機最大容量（KW） 300
  機械壽命（次） 5000
  額定電流（A） 水平母線 1600、2000、（2500）、（3150）、（4000）
  垂直母線 400、630、800、1000、1250、1600
  受電電路 1000、1600、2000、（2500）、（3150）、（4000）
  饋電電路最大電流 630
  一次接插件 100、160、250、400
  二次接插件 15
  額定短時
  耐受電流 有效值KA/S 30、50、（80）
  峰值KA 63、105、（176）
  耐壓（V/min） 2500
  分斷能力（KA） 30、50、（80）
2、受電主開關具有三段（瞬時，短延時及過載）保護，與下一級主開關的二段（瞬
   時，過載）保護配合，安全可靠。
3、主開關與母聯開關可根據用戶需要裝設自投、切換裝置。
4、饋電電路主開關具有瞬時和過載保護、用戶需要可加裝漏電保護。
5、電動機控制電路具有短路瞬時、過載、欠壓釋放及斷相保護功能。
6、照明及家用電器主開關具有瞬時、過載和漏電保護，尤宜于電站手提砂輪機等移
   動電器供電。
7、受電電路裝有電流表、有功和無功電度表。250A及以上饋電電路可裝或不裝電流
   及電度表、其他大約37KW或60A的電路裝有電流表。
8、事故時備有燈光和報警裝置
